Lpt программаторы своими руками

(Вот продолжение эпопеи по прошивке МК, разбираем подключение программатора)

Самый простой и доступный способ прошить микроконтроллер Atmel, например ATtiny13 или ATmega8, это собрать собственными силами программатор stk200. Очень хорошо и подробно об этом написано здесь и еще здесь. Главный недостаток программатора — это порт подключения LPT, которого на вашем компьютере может и не быть. Но есть один неоспоримый плюс — это его доступность! Также стоит отметить высокую скорость работы программатора.

Ну приступим к делу! Для сборки программатора нам понадобится немного радиодеталей и один начинающий электронщик goga26rus, жаждущий научиться программировать МК!

Начинающий электронщик

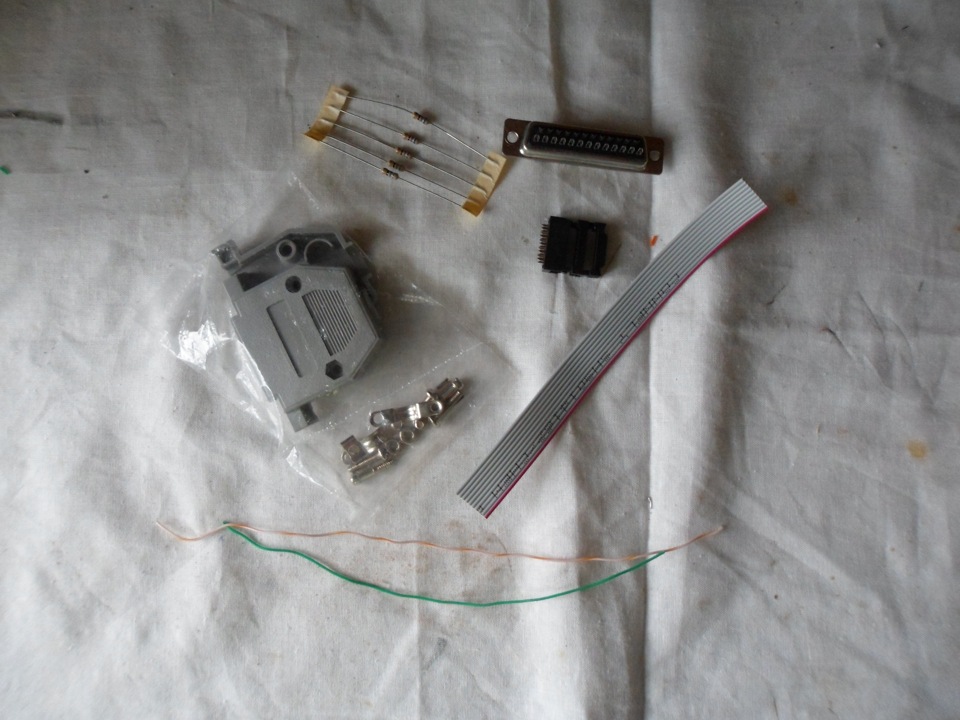

Комплект необходимых деталей

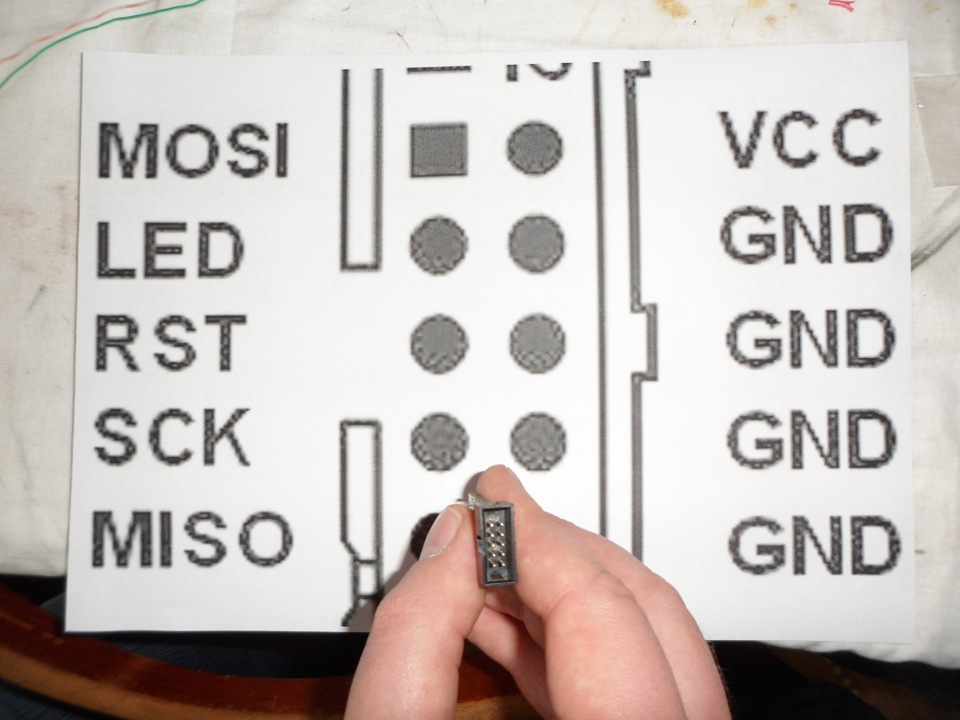

ISP рекомендовано ATMEL, в связи с чем является практически стандартом

Схема программаора с буфером, который может предохранить мать вашего ПК в случае КЗ на плате с МК

А вот схема по проще, которую решено собирать

Обжимаем разъем на шлейф без спец инструмента

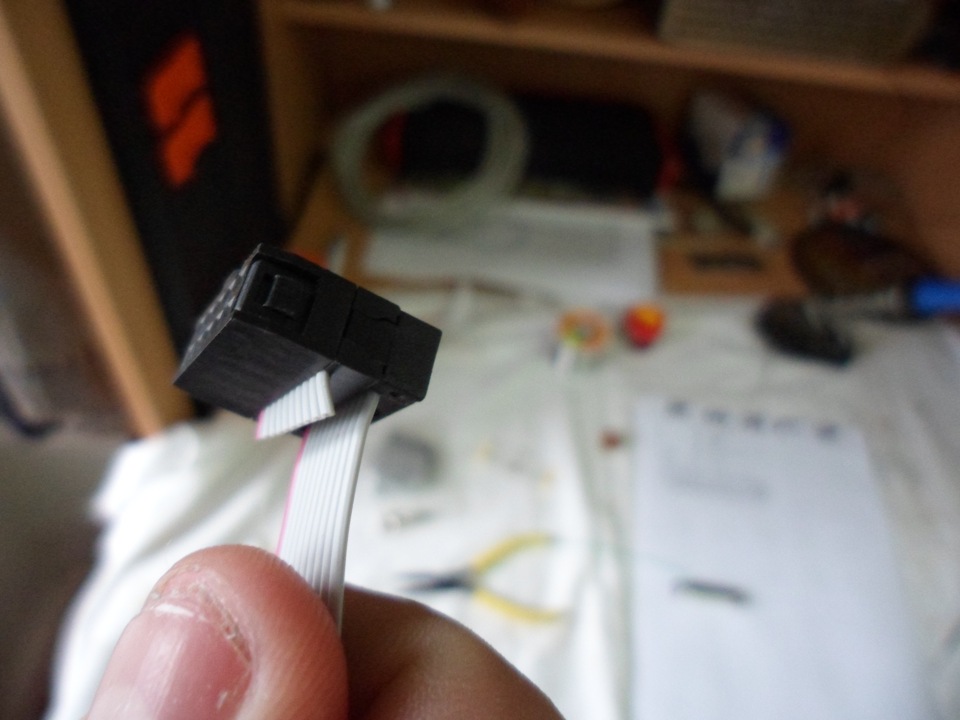

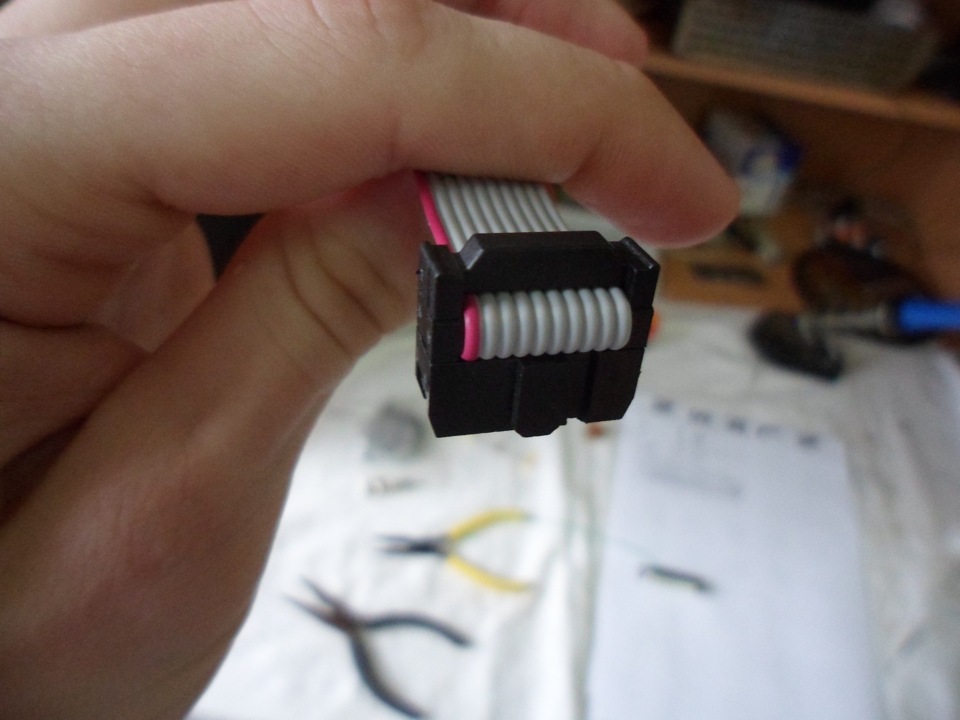

Разъем на шлейфе

В сборе как положено

Полуготовность

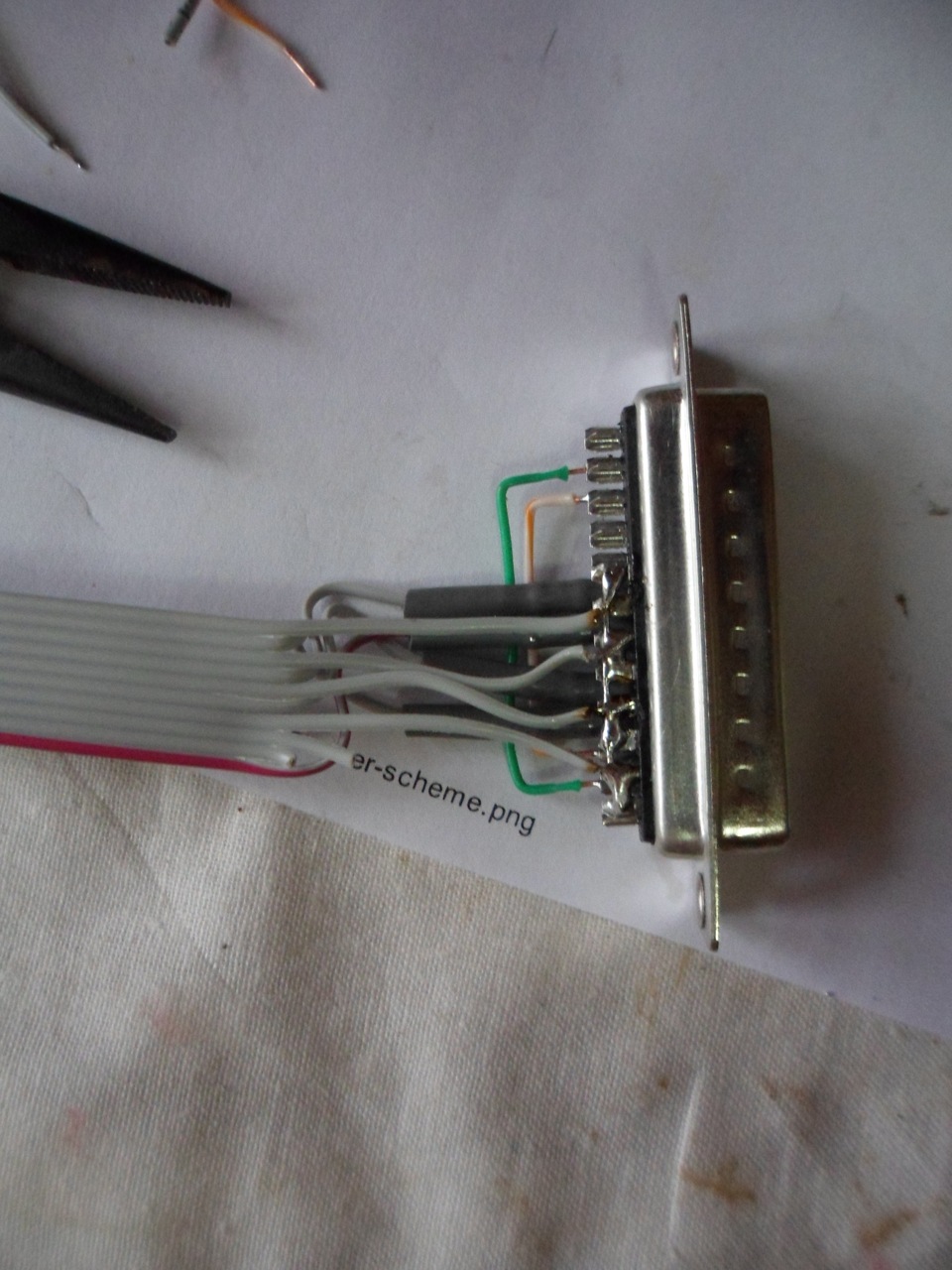

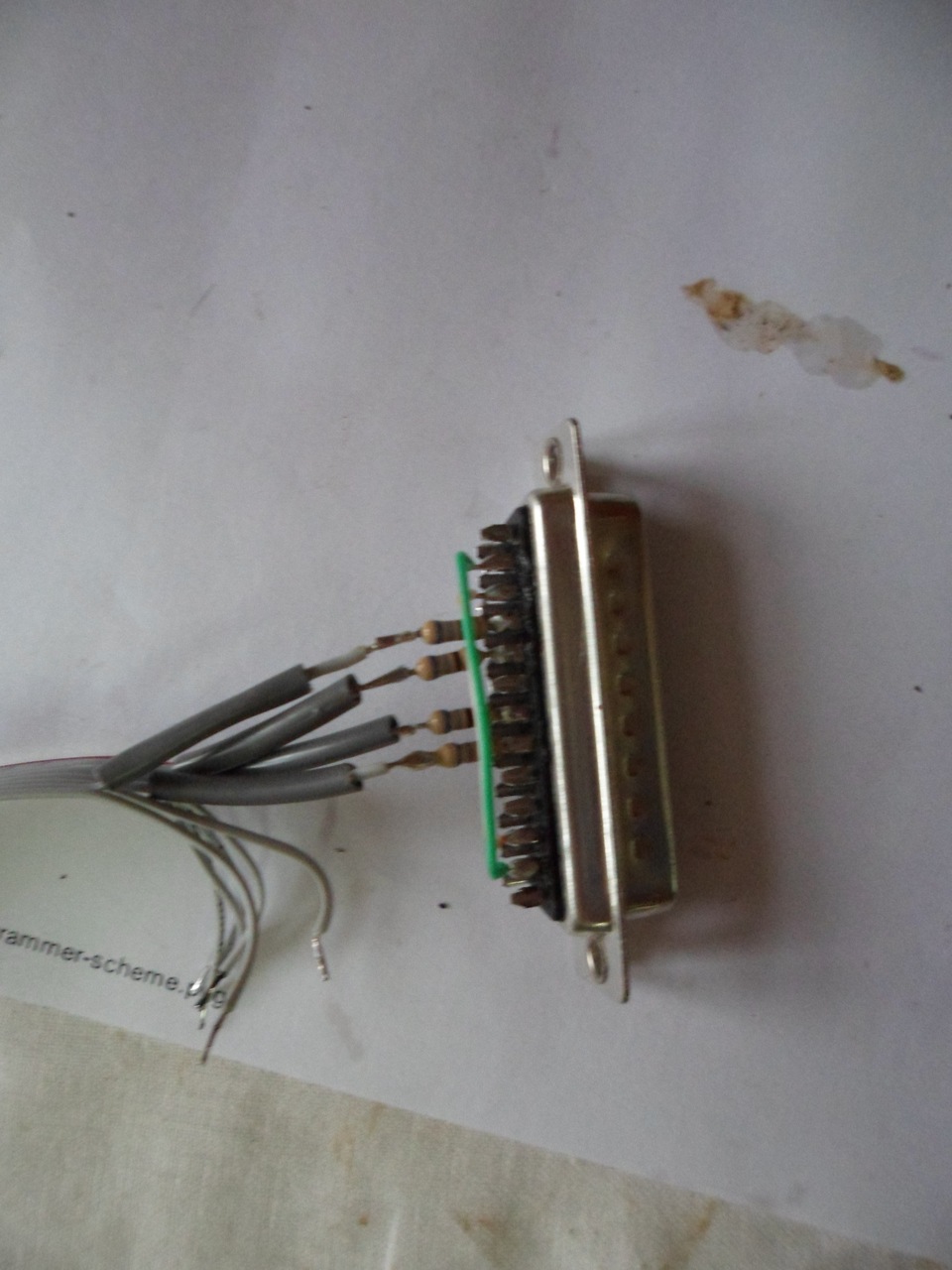

Припаиваем шлейф

Одеваем кембрик на всякий случай

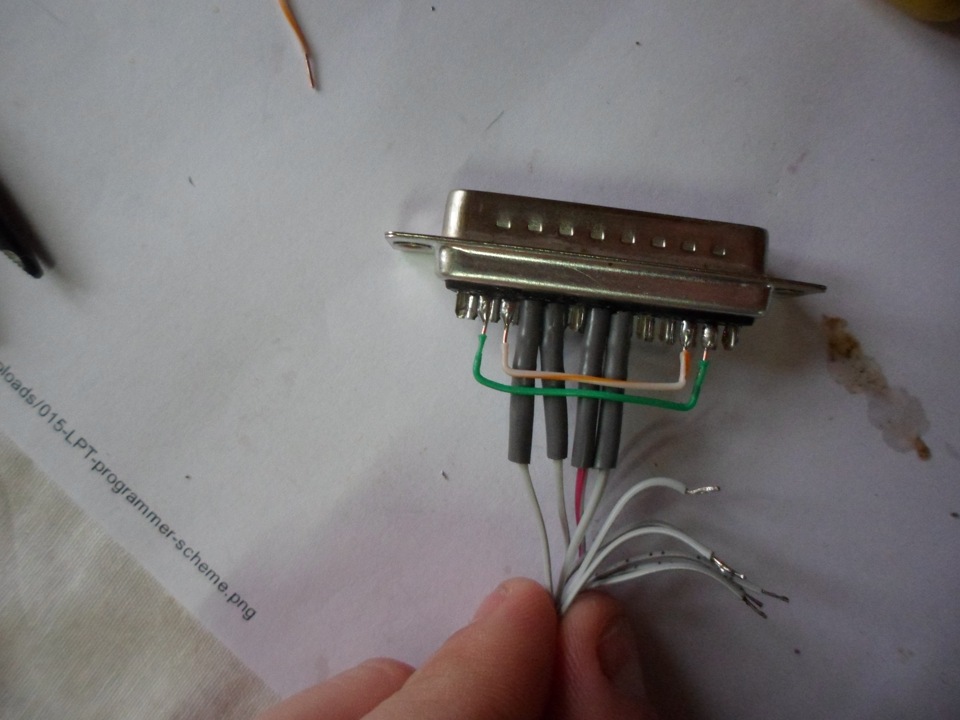

Припаиваем землю

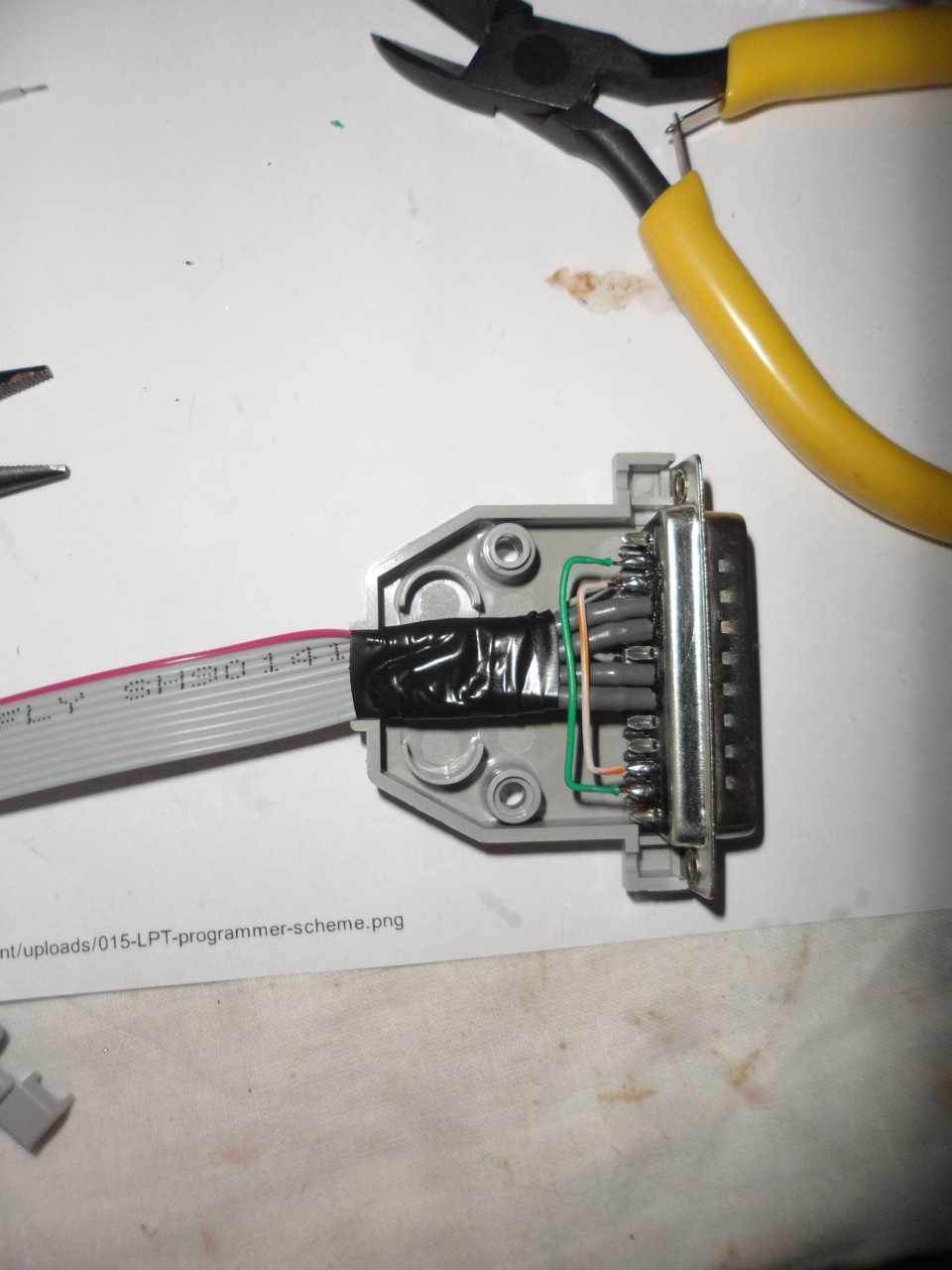

Одеваем корпус разъема

Готово! Можно подключать к плате с установленным для программирования МК

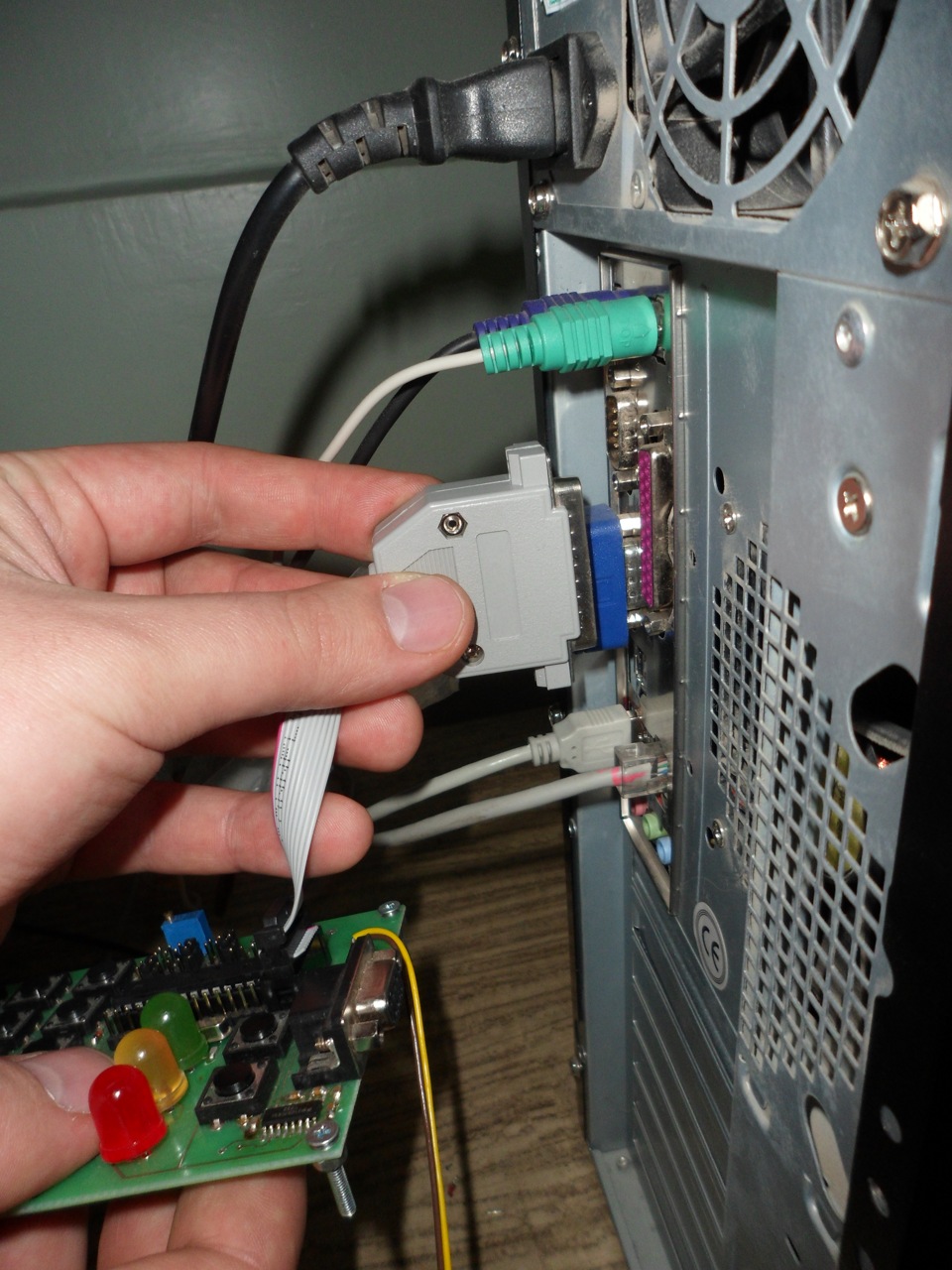

Подключаем к ПК

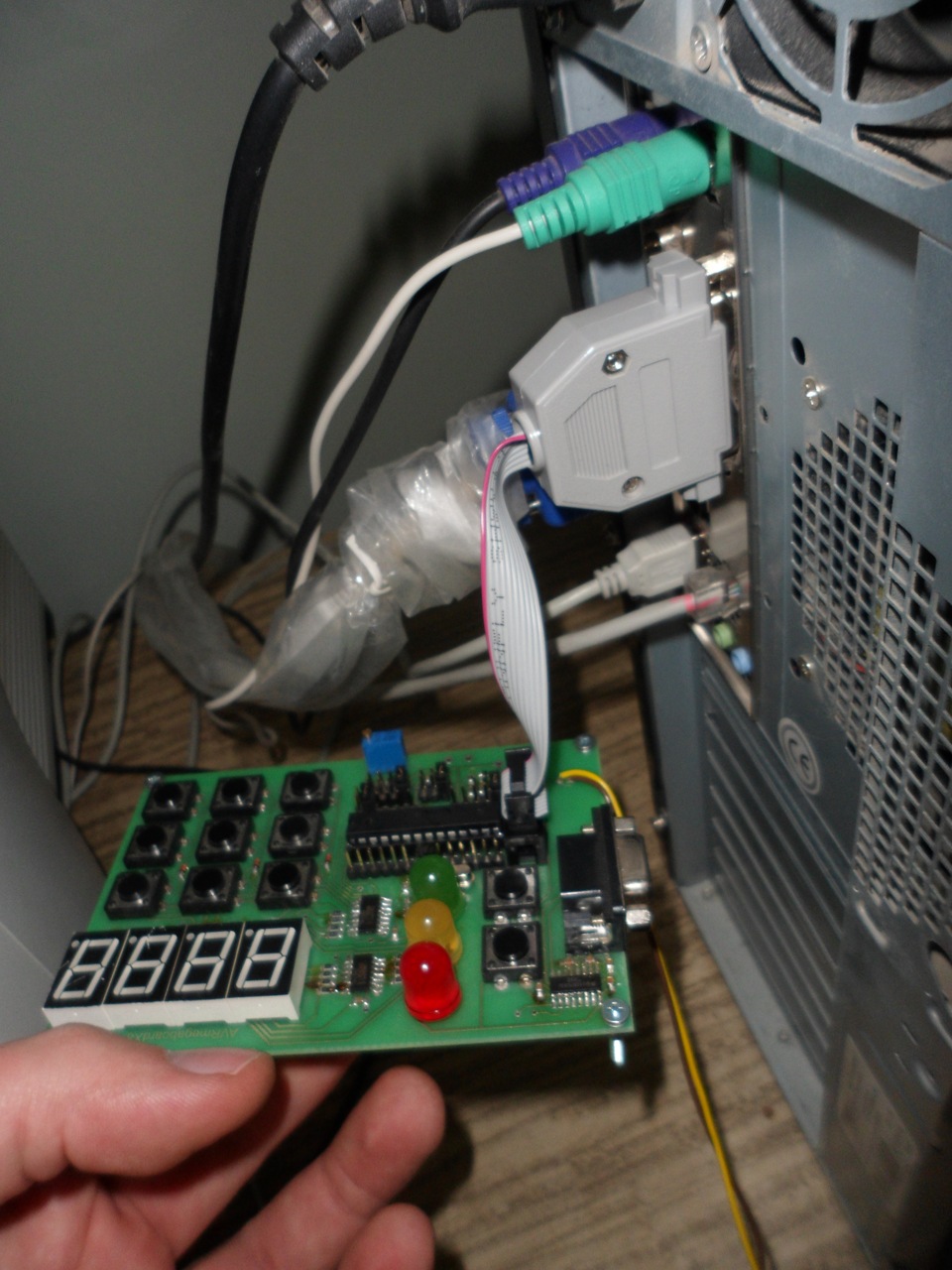

Можно шить микроконтроллер

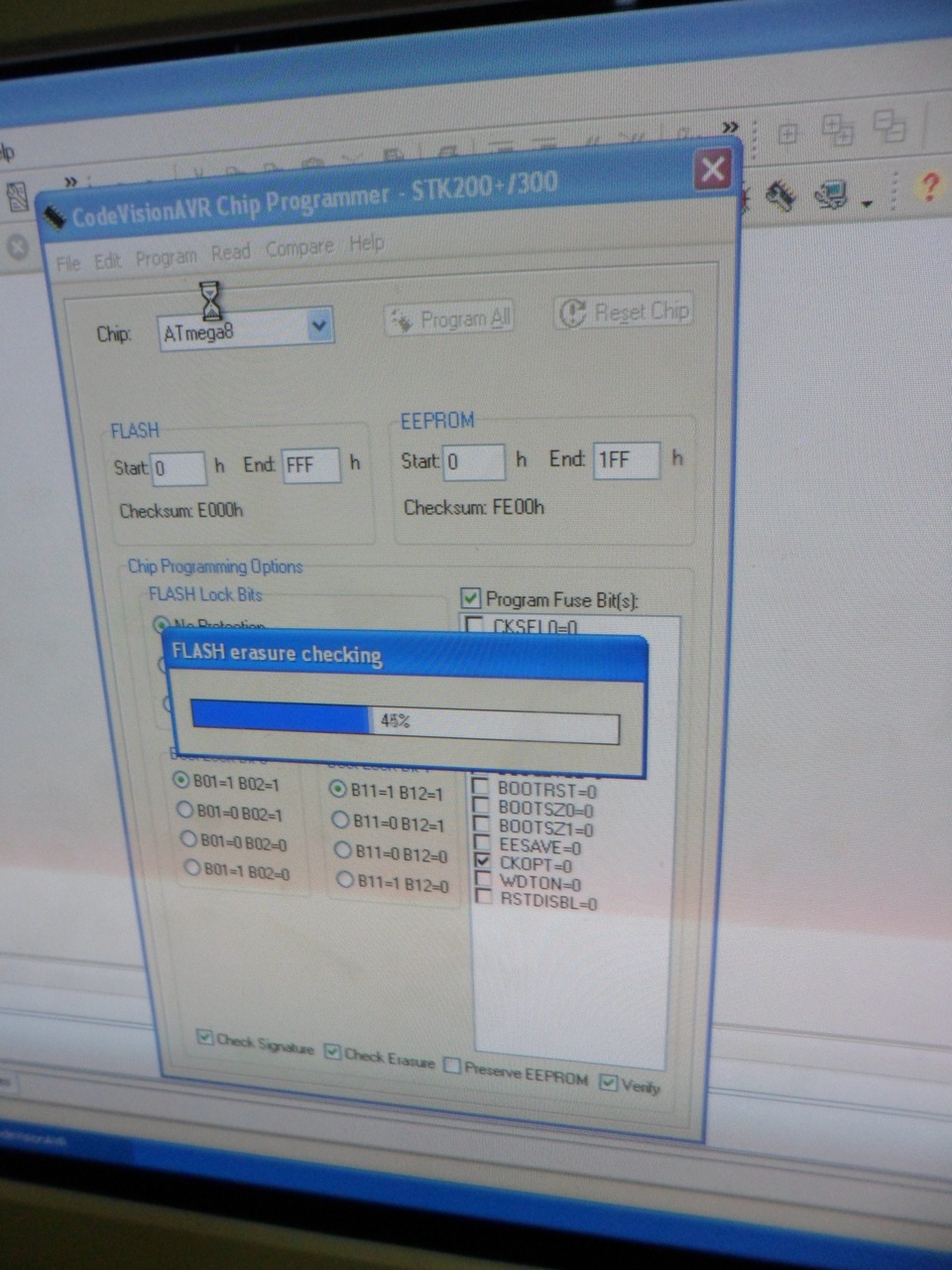

Работает!

На всякий случай программатор можно подписать

P.S. Резисторы можно взять любые с номиналом в пределах от 30Ом и до 300Ом, у меня были 68Ом. Начинающий электронщик в вашем случае может быть заменен на любого другого, имеющего соответствующее желание, например на Вас лично)))

Читаем далее, как подключит программатор к МК
