Светодиодные w5w своими руками

Приветствую всех!
Читаю периодически на Драйве, как люди меняют лампочки в авто на светодиодные. Китайские обычно светят ярко (и то не всегда, а чаще синюшным светом), но недолго.
Захотелось сделать в свой Гранд Сценик 3. Для начала выбрал подсветку багажника. Достаем плафон, там стоит лампочка W5W, уже потемневшая, светит слабовато, новую хотелось поярче, но чтобы оттенок света был похож (ну нравится мне теплый ламповый свет).
Для новой лампы нам нужен кусочек одностороннего стеклотекстолита толщиной 0,5-0,7 мм (легко режется ножницами), SMD светодиоды однокристальные 2835 нейтрального белого свечения, SMD резисторы 1206 на 100 Ом и любой диод на 1 А с запасом, я взял S1M (брал всё в Белчип).
Плата очень простая, расчертил её и вырезал канавки острым ножом (ошибся немного со стороны минуса, нарезал 2 лишние канавки- потом запаял там перемычку), можно конечно и по ЛУТ технологии, но больше возни.

Достал старую лампочку, подогнал плату плотно по месту.
Дорожки зачистил, залудил и распаял детали с безотмывочным флюсом. Припой, кстати, хорошо работает как отражатель. Светодиоды паять нужно очень быстро во избежание перегрева. Площадки под светодиоды получились большие — для лучшего теплоотвода. К + и — платы подпаял провода и припаял их к контактам разъема (предварительно на машине замерил полярность на разъеме).

Полный размер

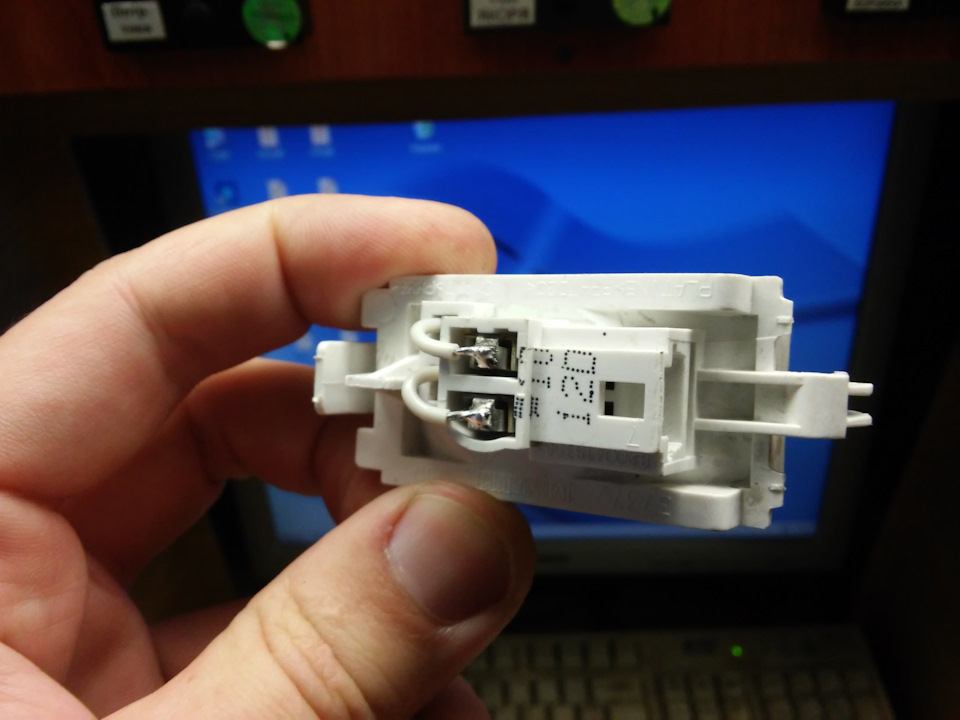

Провода к разъему

Схему выбрал простую, 3 цепи по 3 светодиода (можно и больше — нас ничего не ограничивает) с ограничительными резисторами на 100 Ом, и на входе защитный диод от обратных выбросов напряжения. Параллельно всей схеме надо ставить сопротивление R4 (от 2,2 кОм до 20 кОм) от засветки светодиодов при выключенной лампе.

Схема

Замерил ток в каждой цепи — около 40 мА, общий ток около 120-140 мА на 14 в. Сила света теоретически около 220 Лм.

Полный размер

Испытания на столе

Кстати, о светодиодах — мне уже попадались 1-2-3 кристальные светодиоды в корпусе 2835. Самые мощные 3-х кристальные, на 9 в, выдают около 80 Лм; 2-х кристальные, на 6 в, — около 55 Лм; однокристальные, на 3 в, около 25 Лм. Обычным мультиметром (тестером) 2-х и 3-х кристальные светодиоды не проверить — они не загораются от щупов при прозвонке.
Времени потратил на лампочку около часа неспеша.
Светит в разы ярче стандартной, оттенок приятный белый, ближе к теплому, греется плата слабо. При желании плату можно достать и все вернуть, как и было.
Если понравится, то постепенно переделаю и остальное освещение.
UPD. Переделал весь салон.

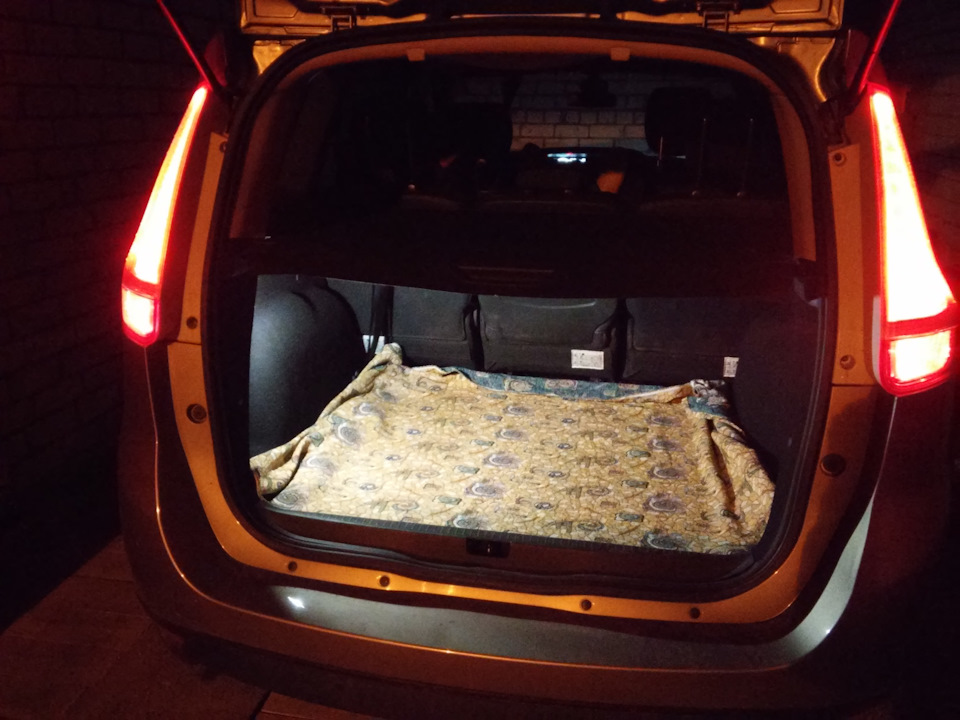

Сделал вечерние фото — светит шикарно, в разы сильнее родной лампочки W5W.

Полный размер

С подстилкой ярче, на черном фоне свет скрадывается

Также выявился один известный недостаток — при закрытом багажнике, когда лампа выключается, она гаснет не до конца, немного подсвечивается.
Решение также известное — поставить параллельно лампе сопротивление.
Поставил резистор 3,6 кОм 0,125 Вт с обратной стороны платы (на схеме R4) — подсвечивание при выключенной лампе полностью пропало.
