Всем привет!
Начну с начало. 3.11.13 прикупил хромированную трубу d=10мм. для небольшого тюнинга. Прикупил 12 метров трубы по цене 63р. м., трубарез, заглушки.
Пол дня крутился с замерами после чего приступил к резке. Кажется просто, но на самом деле все руки стёр. И вот с подготовкой закончено. Договариваюсь с аргоном для сварки с последующим изгибанием всех заготовок.

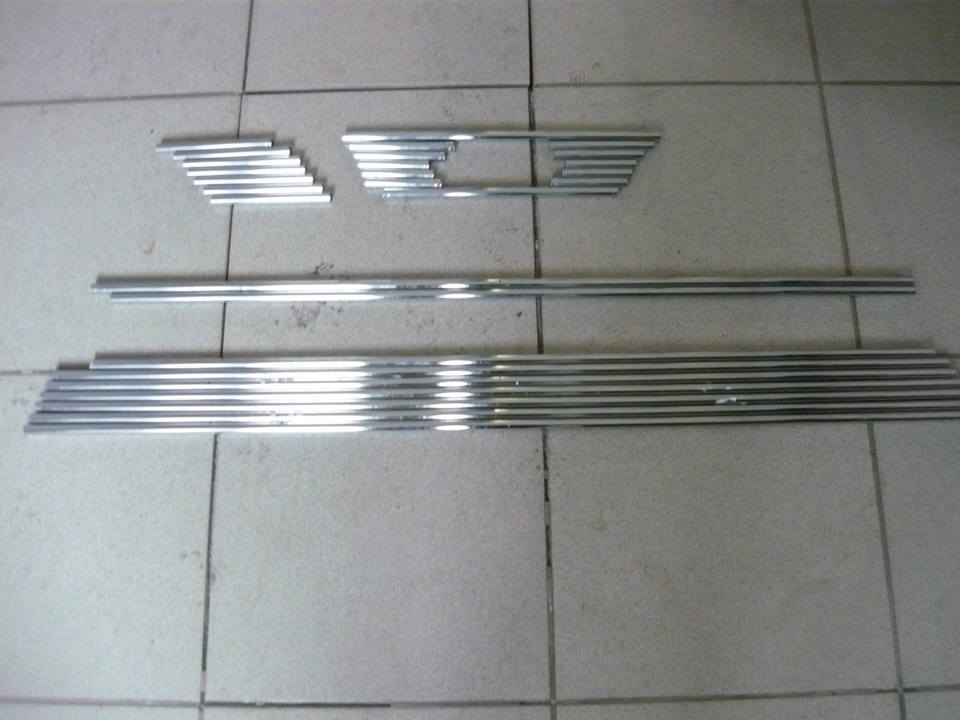

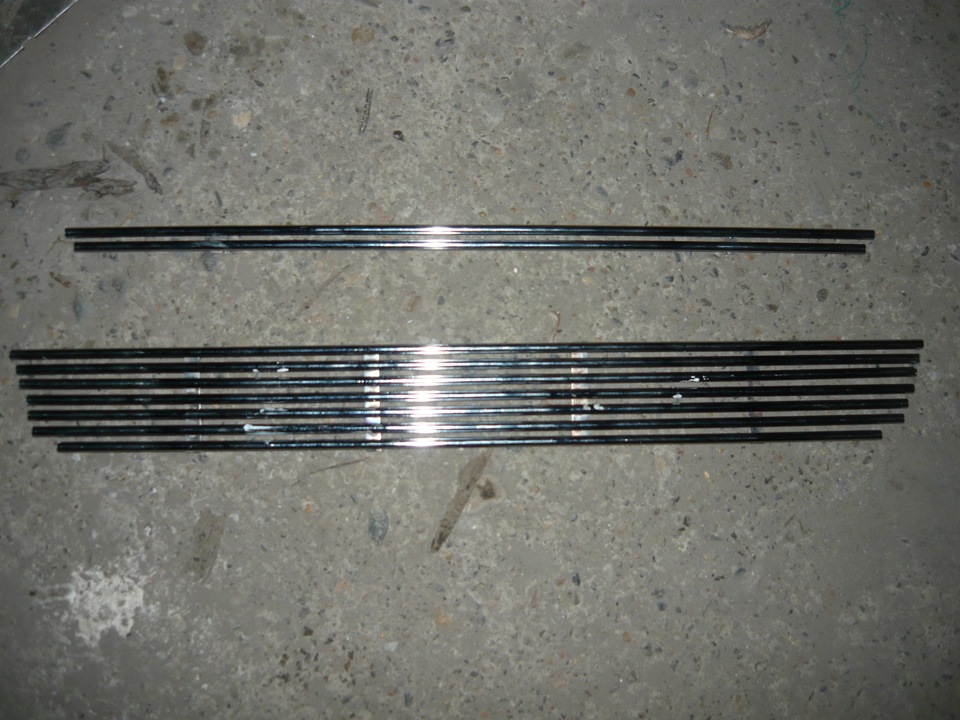

труба нарезана

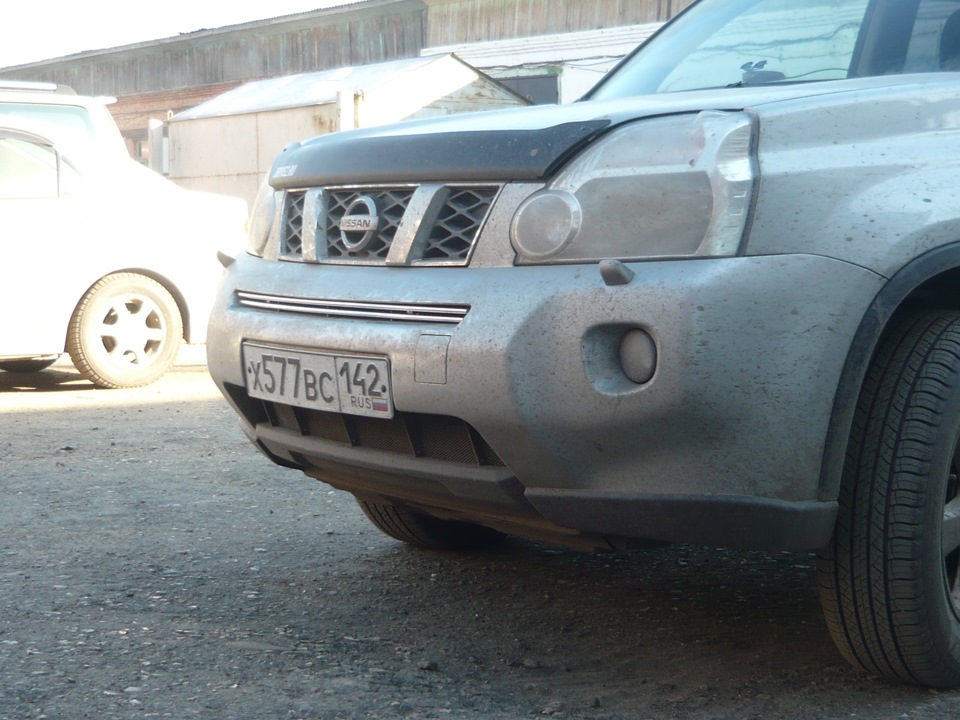

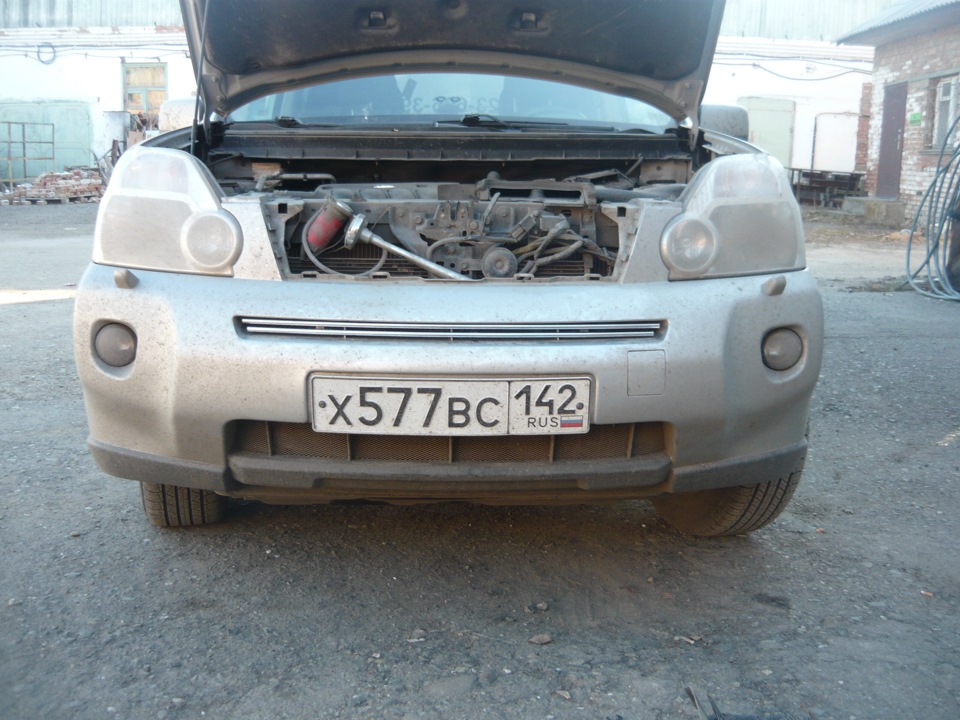

вид

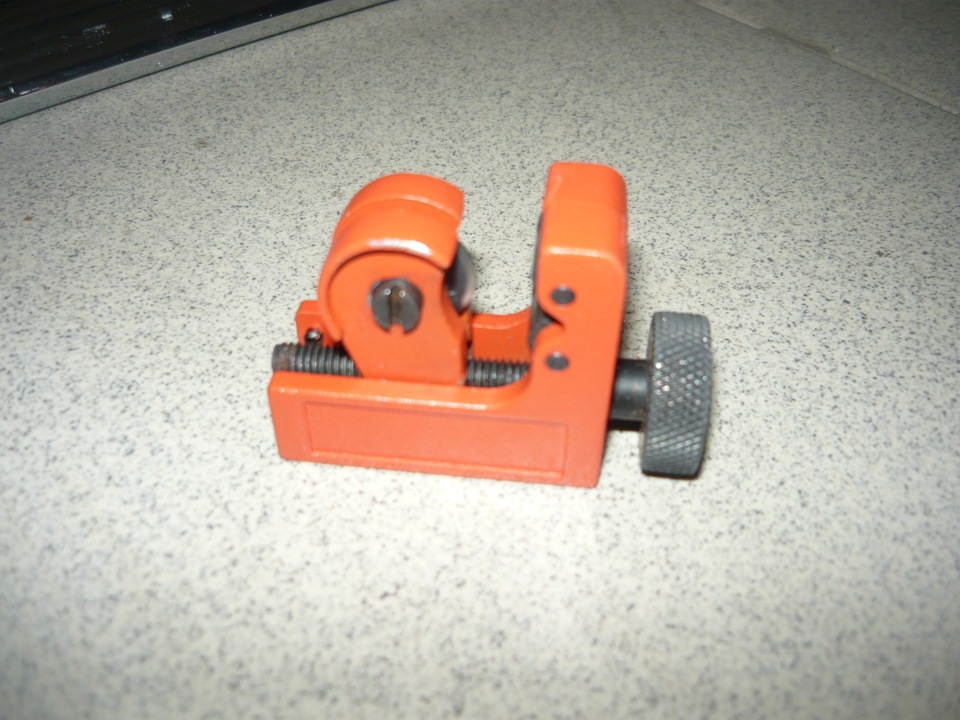

трубарезик от 5-22мм

Нарезал пластины толщиной 15мм и просверлил в них отверстия под сварку.

планки для сварки

комплектующие


Дырку обнаружил! Вот и помогла сетка. Камень или что то еще дне достиг своей цели, а сетка сделала свое дело.

дырка в сетке


Зарезав трубу и пластины по размерам мы приступили к сварке выдерживая между каждой трубой по 5мм.

сварка

сварка

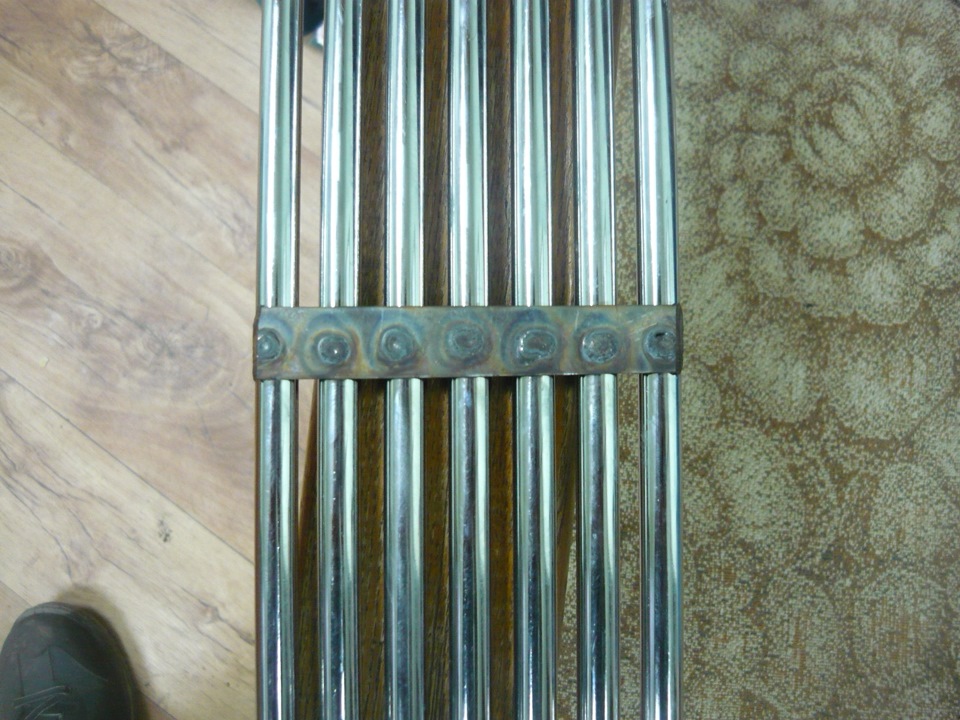

И вот что у меня получилось!

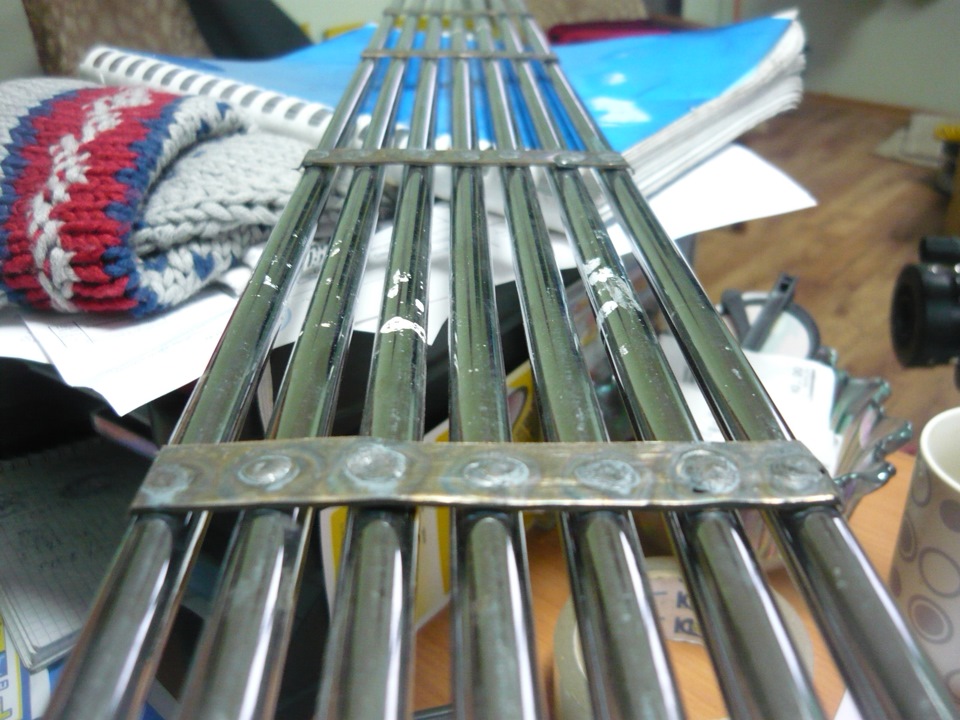

вид сзади

вид сзади

вид сзади

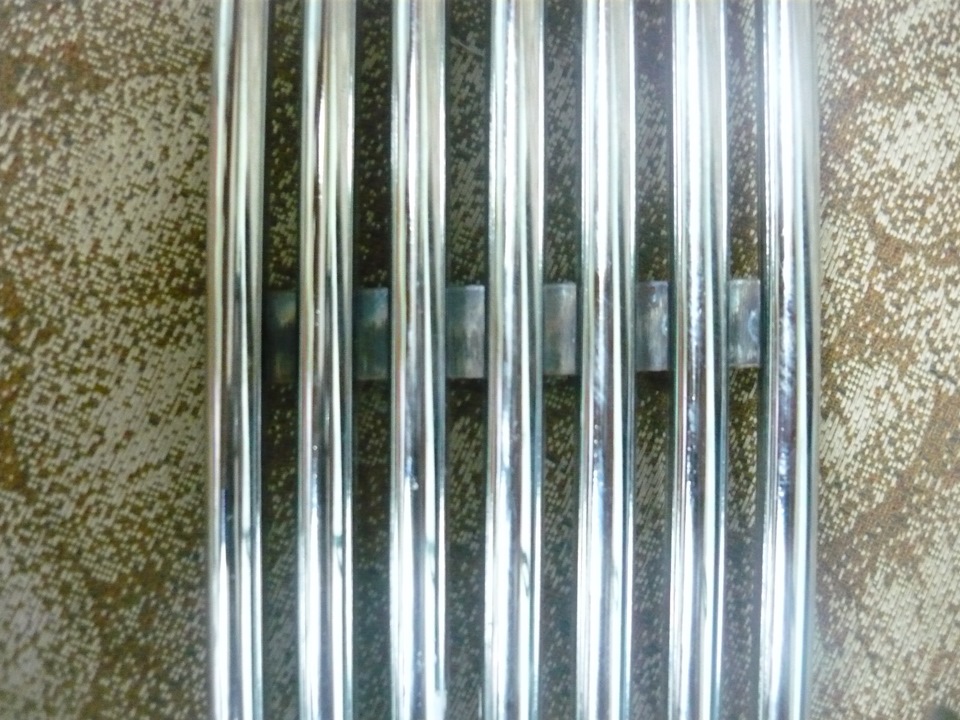

вид спереди


После сварки долго думал как гнуть. Сделал образец из проволоки подгоняя на бампере загнули быстро и без всяких изломов. Конечно можно было и красивее (на вальцах например) но и так сойдет.

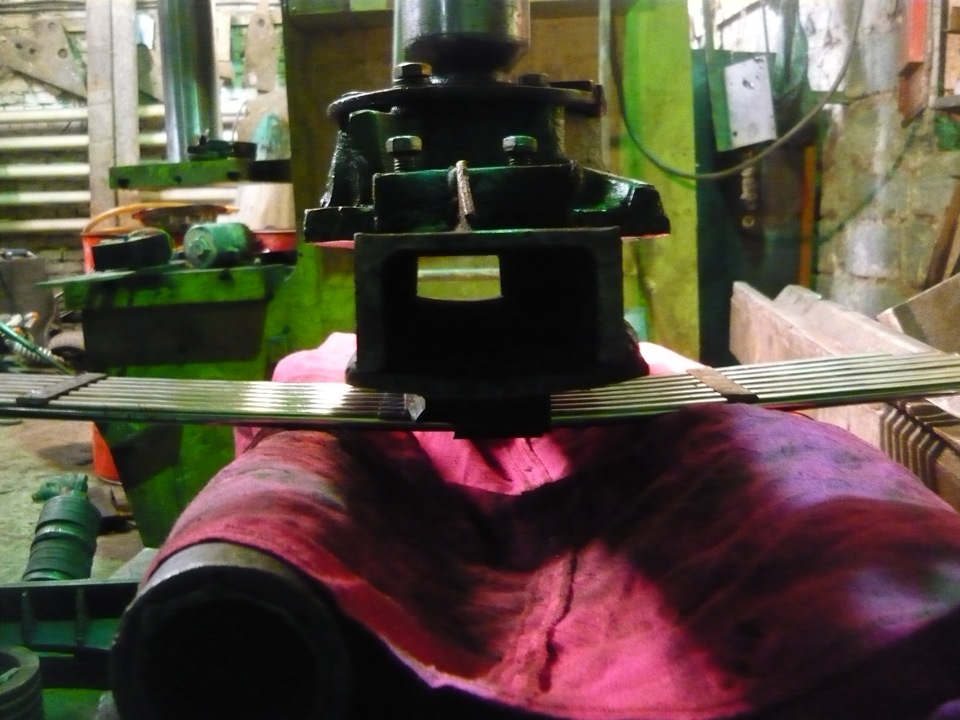

гибка

гибка

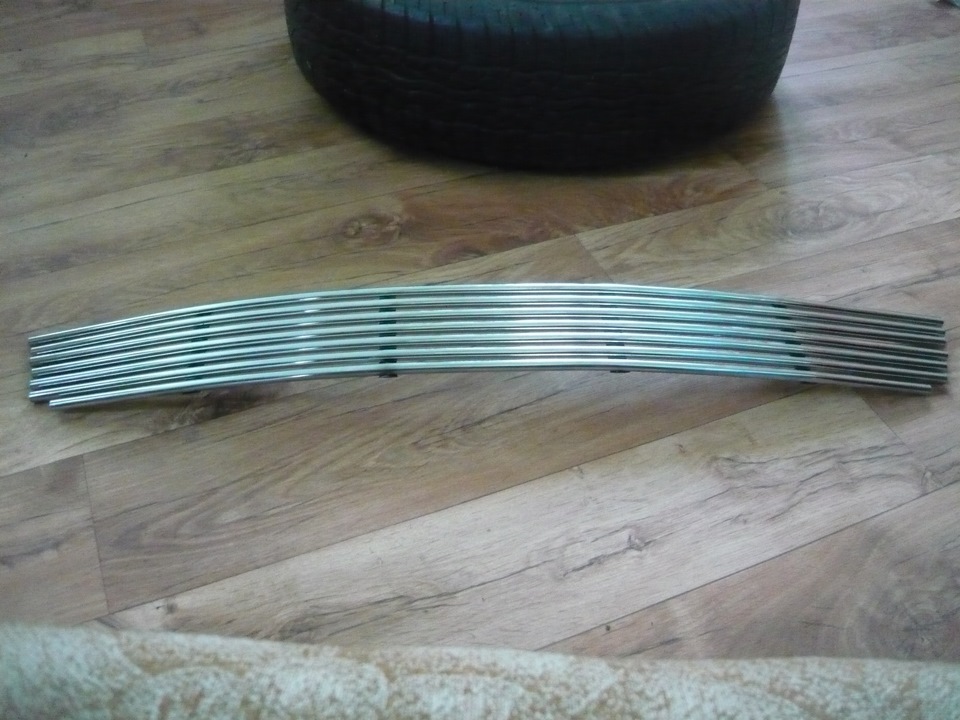

изгиб

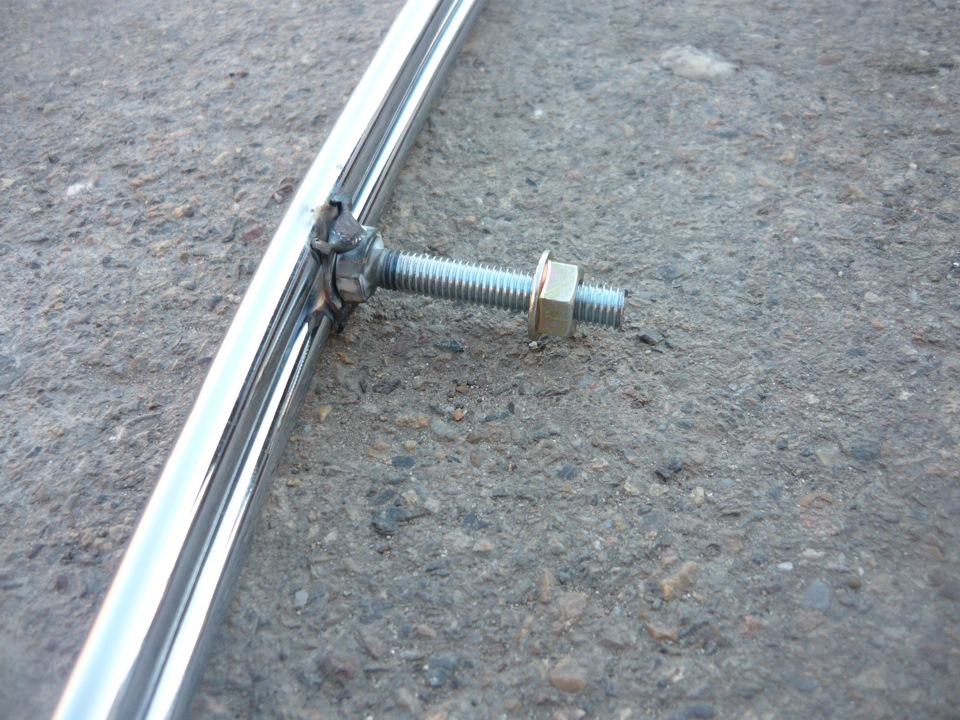

Вот и приварили болты

сварка болта

предварительная сборка

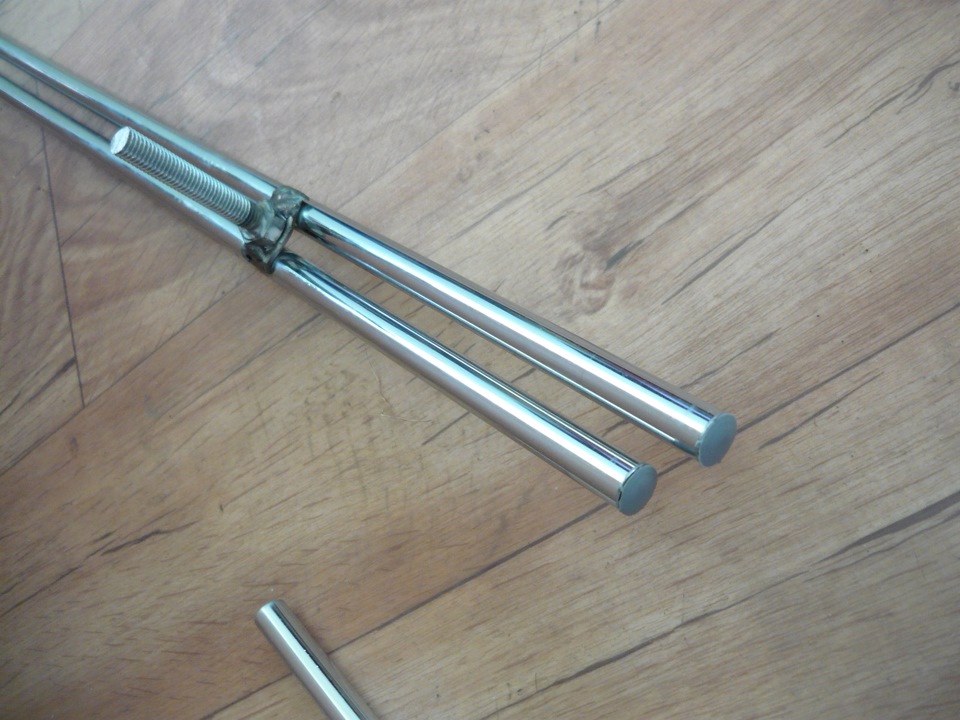

Завершением стало, установка заглушек…

установка заглушек


И вот средняя часть на месте.

установка декоративной решетки

установка декоративной решетки


Нижнюю решетку придется устанавливать после снятия бампера. Конечный результат хочу показать после того как помою машину и установлю решетки.

Спасибо ребятам за подсмотренную идею и за последующие консультации:
iziMAN — тут и Ustas1811 — тут

Вот как то так.

Цена вопроса: 1?000??Пробег: 77200 км
